En cour de réalisation, je suis en train de me faire une CNC, la surface utilise fait 331x305x120mm (X,Y,Z), je voudrais l'utiliser pour faire des PCB (et autre!).
J'utilise un moteurs sur lequel une fraise sera connectée de 500W, 3000 à12000 tours/minute, pour l'instant réglage via un potard, je verrais si j'integre la vitesse dans le fichier gcode. Pour l'instant je part sur 3 moteurs NEMA 17, si le déplacement Y peine un peu je rajouterais un 4eme moteur Nema 17 (juste un cavalier sur la shield CNC pour recopier une sortie)

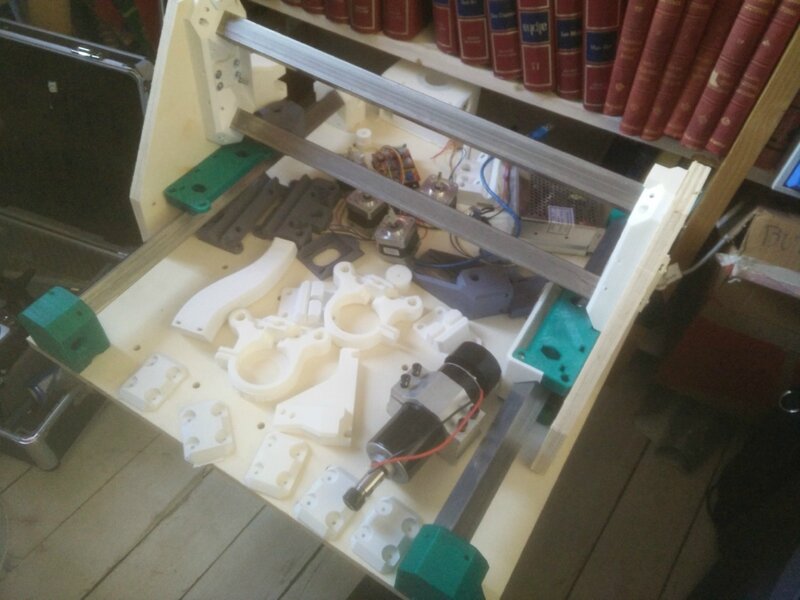

Voila pour l'instant ou j'en suis:

Je suis partie sur le travail de Peter Newbery qui malgrés sont jeune age (ça m'enerve!!! ;-) ) a fournie de trés belle pieces 3D a imprimer. Il fournie les plans et quelque vidéo pour assembler la cnc mais pour l'electronique il faut se débrouiller.
Fichier Root 2 CNC
J'ai commencé a faire une maquette pour l'electronique, au début je voulais faire la cnc open maker machine plus (http://mon-club-elec.fr/openmakermachineplus/ ) de Jonathan Quesnel, j'ai préferer la Root 2 CNC mais j'ai utilisé l'electronique et la programmation de sa version du décodeur Gcode simplifié (https://github.com/sensor56/Simple-GCode-Decoder fait par le site www.mon-club-elec.fr). L'avantage de ce code est qu'il est relativement léger (moins de 10ko) comparé à d'autre genre GRBL, on verra comment l'adapter a cette CNC. J'ai fait un tuto du cable / programmation / test avec un arduino / shield cnc / driver A4988 / Nema 17 sur mon blog.
A suivre donc, normalement j'ai toute les pieces il faut juste que je trouve le temps de finir :-)
